Diseño comprobado de alto rendimiento para aplicaciones rotativas lentas expuestas a un gran descentramiento del eje
Literatura y hojas de datos.
R22KN5
R22KN5
Sellos Rotativos Partidos
- Product Advantages
- Parámetros de características
- Vista de instalación
| Diseño de labio dinámico flexible para compensación del descentramiento del eje grande |
| Configuración bipartida, simplifica la instalación |
| El diseño de labio estático robusto permite apilar más anillos y proporciona estabilidad |
| Excelente resistencia a la abrasión, soporta entornos exigentes |
| Material (designación) | Intervalo de Tamaños* mm (pulg) | Temperatura ˚C ( ˚F) | Presión MPa (psi) | Velocidad m/s (pies/min) |
| AWC704 (FKM) | 6 ─ 304.8 (1/4 ─ 12) | -30 ─ 200 (-20 ─ 400) | 34.5 (5000) | 1.5 (300) |
| AWC800 (EU) | 6 ─ 2540 (1/4 ─ 100) | -50 ─ 85 (-60 ─ 185) | 103.5 (15000) | 1 (200) |
| AWC830 (EU) | 6 ─ 254 (1/4 ─ 10) | -35 ─ 75 (-30 ─ 175) | 52 (7500) | 0.9 (185) |
| AWC860 (EU) | 6 ─ 508 (1/4 ─ 20) | -50 ─ 120 (-60 ─ 250) | 103.5 (15000) | 1.25 (250) |

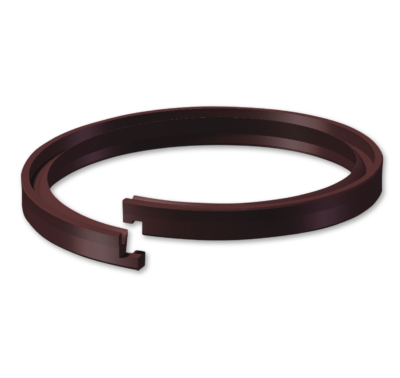

| Dependiendo de la altura del sello y la sección transversal, la junta partida puede cortarse con flecha de enclavamiento o a tope. | ||||
| * Consulte a su representante de Chesterton con respecto a los tamaños más grandes | ||||
