P22K

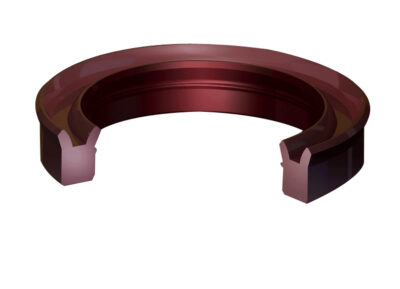

Copa en U de Acción Simple para Aplicaciones de Pistones en Componentes Hidráulicos

Familia flexible de sellos hidráulicos de alto rendimiento para aplicaciones estándar y de alta presión

Literatura y hojas de datos.

P22K
P22KAER
P22KAER1
P22KN5

  • Product Advantages
  • Parámetros de características
  • Vista de instalación
Diseño de copa en U de acción simple que evita las fugas durante todo el intervalo de operación
El diseño resistente a la abrasión proporciona un rendimiento excepcional en aplicaciones hidráulicas
La geometría del labio estabiliza el sello para evitar su retorcimiento y facilitar la instalación
Soluciones específicas a la aplicación, que incluyen anillo antiextrusión, energizador y diseños de labio dinámico/estático
Material (designación) Intervalo de Tamaños* mm (pulg) Temperatura ˚C (˚F) Presión MPa (psi) Velocidad m/s (pies/min)
AWC704 (FKM) 6 ─ 304.8 (1/4 ─ 12) -30 ─ 200 (-20 ─ 400) 34.5 (5000) 1.5 (300)
AWC800 (EU) 6 ─ 2540 (1/4 ─ 100) -50 ─ 85 (-60 ─ 185) 103.5 (15000) 1 (200)
AWC825 (EU) 6 ─ 2540 (1/4 ─ 100) -40 ─ 85 (-40 ─ 185) 52 (7500) 0,5 (100)
AWC830 (EU) 6 ─ 254 (1/4 ─ 10) -35 ─ 75 (-30 ─ 165) 52 (7500) 0.9 (185)
AWC860 (EU) 6 ─ 508 (1/4 ─ 20) -50 ─ 120 (-60 ─ 250) 103.5 (15000) 1.25 (250)
Normas aplicables: DIN/ISO 5597, DIN/ISO 5597-1, DIN/ISO 7425-2
*Consulte a su representante de Chesterton con respecto a los tamaños más grandes.
