Un sistema de sellado diseñado especial que mantiene la operabilidad y mejora la fiabilidad—desde una parada a otra—en cumplimiento con las normativas medioambientales.
Literatura y hojas de datos.
| Mejora la fiabilidad en válvulas críticas |
| Compensa por variaciones de presión del sistema, vibraciones y ciclado térmico |
| Evita las fugas por retención de la fuerza del prensaestopas |
| Extiende MTBR |
| Reduce los costes de mantenimiento |
| Una reducida fricción en el vástago asegura la operabilidad |
| Garantía | Garantía de 5 años (consulte la garantía para emisiones de las válvulas | |
| Datos Técnicos | ||
| Materiales | Empaquetadura de grafito preformado 5300 con empaquetaduras de grafito trenzadas y reforzadas con Inconel® tipo 1600, casquillos de carbono, juegos de carga dinámica. | |
| Límite de Presión | 317 bar g (4 600 psig) | |
| Temperatura | Máxima | 2 760 °C (5000 °F) en una atmósfera no oxidante 430 °C (800 °F) en una atmósfera oxidante |
| Mínima | -240 °C (-400 °F) | |
| Resistencia Química | 0 ─ 14 con excepción de ácido sulfúrico fumante, ácido nítrico fumante, agua regia, flúor, ácido clorhídrico y ácido fluorhídrico. | |
| Aplicaciones | Válvulas de bloqueo y válvulas de mando neumática/motor en las industrias eléctrica, petroquímica, refinería del petróleo, química y otras. | |
| Las soluciones de sellado Chesterton 5300 y 1600 cumplen con la Prueba de Incendios API 589 | ||

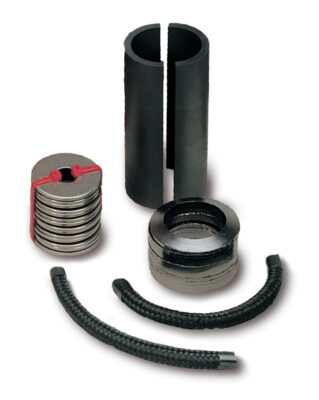

| Componentes | ||
| Conjuntos para Cargas Dinámicas Estilo 5150 | par aplicado, incrementan drásticamente el recorrido del perno debido a la deflexión de los muelles de disco. El conjunto reduce la fuga de la válvula. | |
| Anillos Extremos Estilo 1600 | Empaquetadura de grafito flexible reforzado con alambres de Inconel | |
| Anillos de Sellado Estilo 5300 | Un anillo de sellado de grafito cuadrado, de una densidad precisa, con una presión de prensaestopas mínima baja, que crea un sellado sin altos pares de apriete y fricción en la válvula.5300 tiene un inhibidor de corrosión que evita las picaduras de corrosión en el vástago. | |
| Casquillo de Carbono Estilo 5100 | 5100/5101 en un espaciador de grafito al 99% que se utiliza para adaptar cajeras profundas, y así reducir a 5 el número de anillos en una válvula. Está diseñado con toleracias muy precisas de manera que no causará rayaduras en el vástago. | |
